Fischertechnik Konstruktionsbibliothek für Sortierkästen mit OpenSCAD

Die Bibliothek bietet eine sich kontinuierlich erweiternde Sammlung an parametrisierten Sortierlementen, Verteilungs- und Platzierfunktionen, sowie Basis-Sortierkästen und Einsätze für Originalkästen für das Fischertechnik-Baukastensystem. Die Kästen und Einsätze sind so entworfen, dass sie sich mit 3D-Druckern selbst herstellen lassen.

Die Bibliothek wurde inspiriert durch die Kunstoff-Sortierkästen der Fischertechnik-Baukästen der 1970er bis Anfang 1980er Jahre. Einige Beispielkästen im Verzeichnis Original Building Kits sind weitgehend identisch mit den Originalkästen.

Die Ziele dieser Bibliothek sind es die Konstruktion eigener Sortierkästen zu vereinfachen und eine Alternative zur CAD-Programmen zu bieten. Dennoch können die Elemente auch in CAD-Programmen verwendet werden, wenn man sie einzeln als STL-Dateien exportiert. Dafür wird bei Elementen, die Parameter benötigen, der OpenSCAD-Customizer unterstützt. Dadurch können alle benötigten Varianten gerendert und als STL-Datei exportiert werden, ohne dass OpenSCAD-Skripte geändert werden müssen.

Um die Bibliothek sinnvoll einsetzen zu können, sollte man zumindest die Grundlagen von OpenSCAD beherrschen:

• Koordinatensystem auf den X/Y/Z-Achsen
• Module und Funktionen
• Einfache Geometrie

Die Bibliothek teilt sich in folgende Gruppen:

• Base
• ModelBase
• Elements
• Test
• Original Building Kits
• Building Kits

Base

Enthält die Basisfunktionalität der Bibliothek:

• Alignment.scad
  Funktionen für die Berechnung von Koordinaten für die Ausrichtung (Links/Oben/Rechts/Unten/Zentriert)
• Boxes.scad
  Module für den Import leerer Sortierboxen als Grundlage für jede Box
• BoxInlays.scad
  Module zum Erzeugen von bestückbaren Bodeneinlagen für Original-Fischertechnik Sortierkästen statt ganzer Kästen
• Constants.scad
  Funktionen, die konstante Werte liefern, z.B. die Wandstärke und die Toleranz
• Deployment.scad
  Module, die Elemente gleichmäßig verteilen
• Placement.scad
  Module, die Elemente platzieren und ausrichten
• PlacementOptions.scad
  Optionswerte für die Ausrichtung und Drehung, die per include eingebunden werden
• Rotation.scad
  Module, die Elemente drehen

Im Base-Verzeichnis finden sich auch die STL-Dateien mit den Leerboxen 190x130 und 130x95, die als Basis zur Konstruktion verwendet werden.

ModelBase

Enthält einfache (Simple.scad) und komplexere (Complex.scad) parametrisierbare Basiselemente, mit denen die Elemente für spezifische Bauteile erstellt werden. Diese können aber auch für individuelle Elemente für spezifische Sortierkästen verwendet werden.

Elements

Enthält Elemente für spezifische Fischertechnik-Bauteile, einige von ihnen parametrisierbar. Alle sind auch Fischertechnik-Teilenummern zugeordnet, die in den Quelldateien als Kommentare vermerkt sind. Diese Elemente sind sofort für die Konstruktion von Sortierboxen verwendbar. Diese Sammlung wird kontinuierlich erweitert. Über die Dokumentationsseite PartFinder können mit der Fischertechnik-Teilenummer die passenden Elemente gefunden werden.

Test

Enthält Testdateien für alle Module, die Funktionalität und Elemente demonstrieren. Im Unterverzeichnis PrintTest befinden sich außerdem für den 3D-Druck vorbereitete SCAD-Dateien für den Testdruck jedes Elements.

Testdruck eines Elements vermeidet große Fehldrucke

Original Building Kits

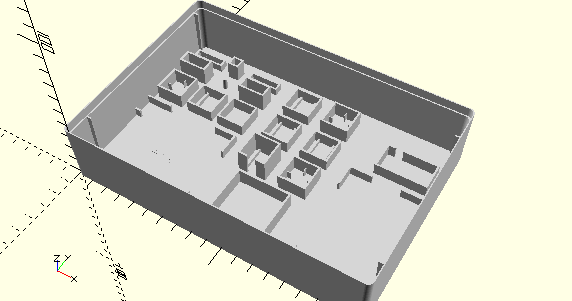

Enthält Beispiele von nachgebauten Original-Sortierkästen aus den 1970er Jahren zur Demonstration, wie Kästen konstruiert werden können. Beispielweise sind die drei Elektronikkästen ec1 bis ec3 im Unterverzeichnis ec enthalten.

Building Kits

Enthält selbstkonstruierte Sortierkästen für Baukästen ab den 1980er Jahren. Diese sind komplette Neuentwürfe.
