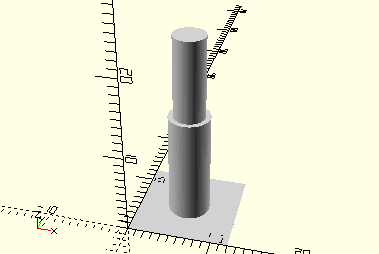

AxisClip10

Klemmbuchse 10.

• 31023

3D-Druck getestet mit 12 und 23 mm Höhe

Use

use <../Elements/AxisClip10.scad>

Syntax

AxisClip10(
    height=23,
    clipHeight=10
);

space = getAxisClip10Space();

Parameter	Typ	Beschreibung
height	Decimal	Gesamthöhe der Achse. In mot2 sind dies 23 mm (hier Standard), in mot3 nur 12 mm. Bei dem Wert sollte die Umgebung berücksichtigt werden, wie gut man noch an die Buchse herankommt.
clipHeight	Decimal	Höhe des dünneren teils der Achse, auf den die Buchse aufgesteckt wird. In mot2 sind dies die vollen 10 mm (hier Standard), in mot3 nur 7 mm.

Rückgabewert getAxisClip10Space

Fläche als [x,y]-Liste
