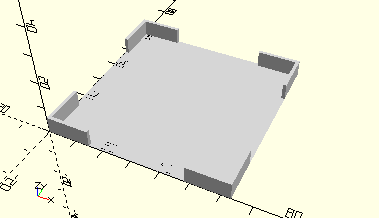

FrameCassette

Kassette mit oder ohne Klarsichtdeckel oder Akku Pack

• 36518
• 35537

3D-Druck getestet

Use

use <../Elements/FrameCassette.scad>
include <../Base/PlacementOptions.scad>

Syntax

FrameCassette(
    alignX=NoAlign,
    alignY=NoAlign);

space = getFrameCassetteSpace(
    alignX=NoAlign,
    alignY=NoAlign);

Parameter	Typ	Beschreibung
alignX	Integer (Enum)	Erzeugt optional einen Rand für das Andocken an die linke oder rechte Wand des Sortierkastens: 0=NoAlign 1=AlignLeft 4=AlignRight. Es werden Stege erzeugt, die mit der Wand verschmelzen.
alignY	Integer (Enum)	Erzeugt optional einen Rand für das Andocken an die hintere oder vordere Wand des Sortierkastens: 0=NoAlign 2=AlignBottom 5=AlignTop. Es werden Stege erzeugt, die mit der Wand verschmelzen.

Rückgabewert getFrameCassetteSpace

Fläche als [x,y]-Liste

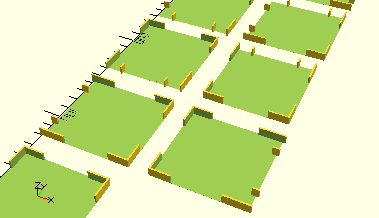

Beispiel

Test/Elements/TestFrameCassette.scad

use <../../Base/Placement.scad>
use <../../Elements/FrameCassette.scad>

include <../../Base/PlacementOptions.scad>

FrameCassette();

Place(0, 80)
    FrameCassette(alignX=AlignLeft);

Place(80, 80)
    FrameCassette(alignX=AlignRight);

Place(0, 160)
    FrameCassette(alignY=AlignBottom);

Place(80, 160)
    FrameCassette(alignY=AlignTop);

Place(0, 240)
    FrameCassette(alignX=AlignLeft, alignY=AlignBottom);

Place(80, 240)
    FrameCassette(alignX=AlignLeft, alignY=AlignTop);

Place(0, 320)
    FrameCassette(alignX=AlignRight, alignY=AlignBottom);

Place(80, 320)
    FrameCassette(alignX=AlignRight, alignY=AlignTop);
