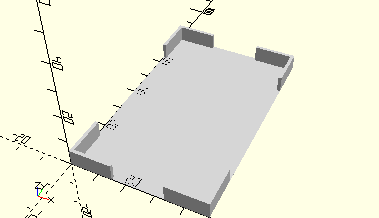

FrameElectronicBlock

Elektronikbaustein (Silberling).

36391
36392
36393
36394
36479
36480
36481
36482
36483
36713
36733
36735
36786
37140 (alt, hobbylabor1)
37683

Use

use <../Elements/FrameElectronicBlock.scad>

Syntax

FrameElectronicBlock(
    alignX=NoAlign,
    alingY=NoAlign);

space = getFrameElectronicBlockSpace(
    alignX=NoAlign,
    alingY=NoAlign);

Parameter	Typ	Beschreibung
alignX	Integer (Enum)	Erzeugt optional einen Rand für das Andocken an die linke oder rechte Wand des Sortierkastens: 0=NoAlign 1=AlignLeft 4=AlignRight. Es werden Stege erzeugt, die mit der Wand verschmelzen.
alignY	Integer (Enum)	Erzeugt optional einen Rand für das Andocken an die hintere oder vordere Wand des Sortierkastens: 0=NoAlign 2=AlignBottom 5=AlignTop. Es werden Stege erzeugt, die mit der Wand verschmelzen.

Rückgabewert getFrameElectronicBlockSpace

Fläche als [x,y]-Liste.

Beispiel

Test/Elements/TestFrameElectronicBlock.scad

use <../../Base/Placement.scad>
use <../../Elements/FrameElectronicBlock.scad>

include <../../Base/PlacementOptions.scad>

FrameElectronicBlock();

Place(0, 85)
    FrameElectronicBlock(alignX=AlignLeft);

Place(80, 85)
    FrameElectronicBlock(alignX=AlignRight);

Place(0, 170)
    FrameElectronicBlock(alignY=AlignBottom);

Place(80, 170)
    FrameElectronicBlock(alignY=AlignTop);

Place(0, 260)
    FrameElectronicBlock(alignX=AlignLeft, alignY=AlignBottom);

Place(80, 260)
    FrameElectronicBlock(alignX=AlignLeft, alignY=AlignTop);

Place(0, 350)
    FrameElectronicBlock(alignX=AlignRight, alignY=AlignBottom);

Place(80, 350)
    FrameElectronicBlock(alignX=AlignRight, alignY=AlignTop);

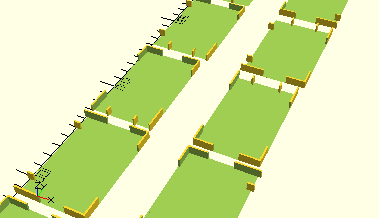

TestFrameElectronicBlock
