FrameStandardBlock

Grundbausteine und Winkelträger, die auf der 15x15-Seite ohne Zapfen stehen.

• 31003
• 31004
• 31005
• 31059
• 32879
• 32880
• 32881
• 35053
• 36299
• 36300
• 36301
• 36920
• 36922
• 127471
• 127472

Es können Anzahlen in x- und y-Richtung angegeben werden, die nebeneinander in denselben Rahmen gestellt werden.

3D-Druck getestet

Use

use <../Elements/FrameStandardBlock.scad>

Syntax

FrameStandardBlock(
    columns=1,
    rows=1,
    height=10);

space = getFrameStandardBlockSpace()
    columns=1,
    rows=1);

Parameter	Typ	Beschreibung
columns	Integer	Anzahl der Bausteine nebeneinander (X-Richtung).
rows	Integer	Anzahl der Bausteine untereinander (Y-Richtung).
height	Decimal	Höhe der Wände in mm.

Rückgabewert getFrameStandardBlockSpace

Äußere Fläche des Rahmens als [x,y]-Liste.

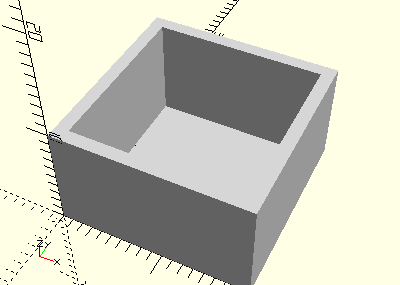

Beispiel

/Test/Elements/TestFrameStandardBlock.scad

use <../../Base/Placement.scad>
use <../../Elements/FrameStandardBlock.scad>

include <../../Base/PlacementOptions.scad>

FrameStandardBlock();

Place(20, 0, getFrameStandardBlockSpace(2), rotation=Rotate90)
    FrameStandardBlock(2);

Place(40, 0)
    FrameStandardBlock(2);

Place(80, 0, getFrameStandardBlockSpace(4), rotation=Rotate270)
    FrameStandardBlock(4);

Place(0, 80, getFrameStandardBlockSpace(rows=2), rotation=Rotate90)
    FrameStandardBlock(rows=2);

Place(50, 80)
    FrameStandardBlock(rows=3);

Place(70, 80, getFrameStandardBlockSpace(2,4), rotation=Rotate270)
    FrameStandardBlock(2,4);
