HolderBatterySet

Batteriestab.

• 31041

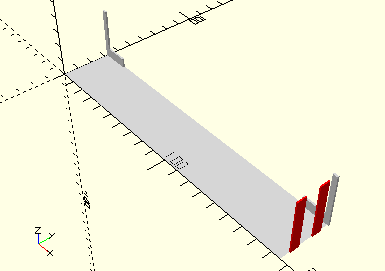

ACHTUNG: Der Batteriestab passt nicht ganz in einen Sortierkasten 190 x 130. Dazu müssen zwei Aussparungen in die Außenwand des Kastens gemacht werden. Dafür ist das Modul HolderBattarySetCutoffs() gedacht. Im Bild oben sind dies die zwei roten Streifen. Siehe dazu das Beispiel unten. Auch im Originalkasten mot1 sind diese Aussparungen vorhanden.

Use

use <../Elements/HolderBatterySet.scad>

Syntax

HolderBatterySet();

space = getHolderBatterySetSpace();

Rückgabewert getHolderBatterySetSpace

Fläche als [x,y]-Liste

Beispiel

use <../../Base/Placement.scad>
use <../../Base/Boxes.scad>
use <../../Elements/HolderBatterySet.scad>

include <../../Base/PlacementOptions.scad>

color("lightgray")
{
    difference() {
        Box190();
        HolderBatterySetCutoffs();
    }
    HolderBatterySet();
}

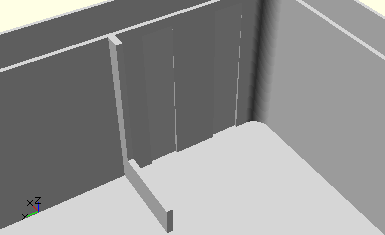

Die zwei notwendigen Ausschnitte in der Wand werden am rechten Ende durch difference() mit der Box190 erzeugt:

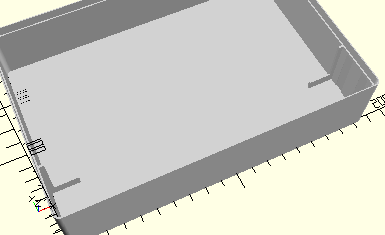

Das Gesamtergebnis:
