Box190Inlay

Erzeugt eine Bodenplatte für Elemente, die i8n eine vorhandene Box 190 x 130 mm des Sortierkastens 1000 gelegt werden kann.

Box190Inlay dient als Basisplatte für das Platzieren von Elementen. Dies soll eine Alternative zum Komplettdruck eines Kastens mit Box190 sein. Wenn solche Kästen vorhanden sind, reicht der Druck der Bodenplatte mit den platzierten Elementen.

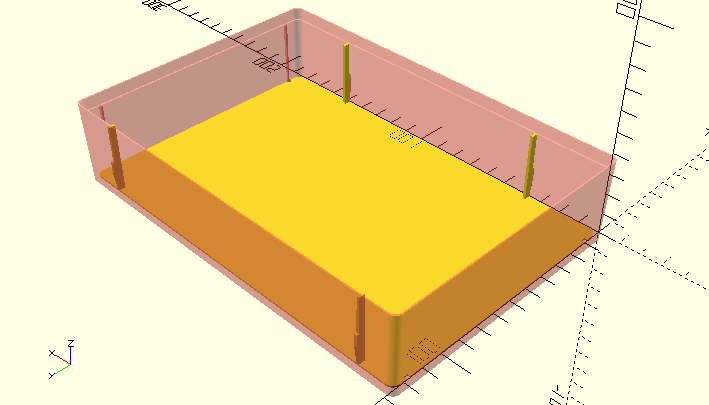

Die Bodenplatte kann mithilfe von Box190InlayWeb erzeugten Stegen in den Kasten eingerastet werden. Die Kästen haben für die Trennwände Ausparungen. Die Stege werden so platziert, dass sie immer in eine der Ausparungen einrasten können. Im Bild oben sind vier solcher Stege zu sehen.

Die Bodenplatten haben abgerundete Ecken, damit sie in die Kästen passen. Im Boden des Einsatzes sind an den Stellen, an denen der Originalkasten Stege an der Wand hat, Aussparungen vorhanden:

Use

use <../../Base/BoxInlays.scad>

Syntax

Box190Inlay();

Beispiel

use <../../Base/Boxes.scad>
use <../../Base/BoxInlays.scad>

include <../../Base/PlacementOptions.scad>

translate([0,0,-0.8]) {
    #Box190();
    // Webs of the original box to test whether the cutoffs match
    #BoxWeb(LowerLeft, LeftOfCorner, 8, webWidth=1.6);
    #BoxWeb(UpperLeft, RightOfCorner, 8, webWidth=1.6);
    #BoxWeb(LowerRight, RightOfCorner, 8, webWidth=1.6);
    #BoxWeb(UpperRight, LeftOfCorner, 8, webWidth=1.6);
}
Box190Inlay();

Box190InlayWeb(AlignBottom, 1);
Box190InlayWeb(AlignBottom, 7);

Box190InlayWeb(AlignTop, 0);
Box190InlayWeb(AlignTop, 8);

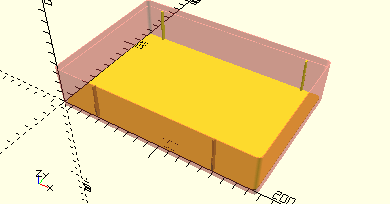

Die rot-transparente Box zeigt, wie der Einsatz im Kasten platziert wird. Der Boden hat eine Stärke von 0,8 mm. Deswegen wird hier im Beispiel die Box um 0,8 m abgesenkt, damit die Platte im 3D-Modell auf dem Boden des Kastens aufliegt.

Die vier Box190InlayWeb-Aufrufe platzieren Stege an den Seiten, die in den Aussparungen des Sortierkastens einrasten. Die Stege sind nicht sehr stabil und sollten beim Einrasten vorsichtig behandelt werden. Sie sind optional, das Inlay dürfte auch hinreichend halten, wenn man es einfach ohne Stege in die Box legt.
