OpenSCAD sorting box construction foundation for Fischertechnik parts
View the Project on GitHub proggi64/fischertechnik-box-foundation

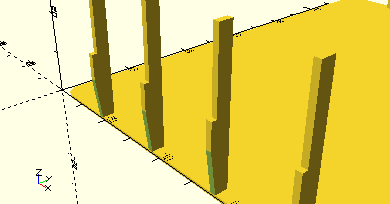

Erzeugt einen Steg für Box190Inlay-Bodenplatten für die Kästen 190 x 130 mm des Sortierkastens 1000. Diesse Stege können zum Einschnappen der Bodenplatte in die Aussparungen für die Trenner des Kastens verwendet werden, damit die Platte stabil im Kasten bleibt.
use <../../Base/BoxInlays.scad>
include <../../Base/PlacementOptions.scad>
Box190InlayWeb(
align,
position,
inlayWebDepth=3
);
Parameter | Typ | Beschreibung |
---|---|---|
align | Integer (Enum) | AlignBottom wenn der Steg an der vorderen Wand platziertwwerden soll (niedrige Y-Position, AlignTop für Stege an der hinteren Wand (höhere Y-Position). |
position | Integer | Index des Stegs, beginnend bei 0 ganz links bis 8 ganz rechts. Die Positionen sind ausgerichtet auf die Aussparungen des Sortierkastens aus der Box 1000. |
inlayWebDepth | Decimal | Tiefe des Stegs, wie weit dieser in den Kasten hineinragt. Standard ist 3 mm oben am Rand. |
use <../../Base/Boxes.scad>
use <../../Base/BoxInlays.scad>
include <../../Base/PlacementOptions.scad>
Box190Inlay();
Box190InlayWeb(AlignBottom, 0);
Box190InlayWeb(AlignBottom, 1);
Box190InlayWeb(AlignBottom, 2);
Box190InlayWeb(AlignBottom, 3);
Box190InlayWeb(AlignBottom, 4);
Box190InlayWeb(AlignBottom, 5);
Box190InlayWeb(AlignBottom, 6);
Box190InlayWeb(AlignBottom, 7);
Box190InlayWeb(AlignBottom, 8);
Box190InlayWeb(AlignTop, 0);
Box190InlayWeb(AlignTop, 8);

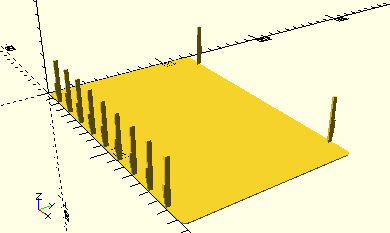

Im vorderen Bereich werden alle möglichen Positionen von 0 bis 9 besetzt.
